Cercafase

Cos'è un cercafase e a cosa serve realmente?

Tutti noi, probabilmente, cercando un utensile nella cassetta degli attrezzi di un parente o di un amico ci siamo imbattuti in uno strano giravite di piccole dimensioni con il manico trasparente e una piccola piastrina metallica sullo stesso manico. Se ti è capitato, hai già fatto conoscenza con cercafase: un semplice utensile indispensabile per chiunque voglia cimentarsi in lavori fai da te che abbiano qualcosa a che fare con circuiti elettrici. Il cercafase infatti, pur avendo l'aspetto di un giravite, è principalmente un rilevatore di tensione elettrica. Nel manico (isolante) normalmente è posizionata una piccola lampada e una resistenza elettrica collegate in serie. Un'estremità del circuito è collegata alla punta del giravite, l'altra alla piastrina metallica presente all'apice del manico.

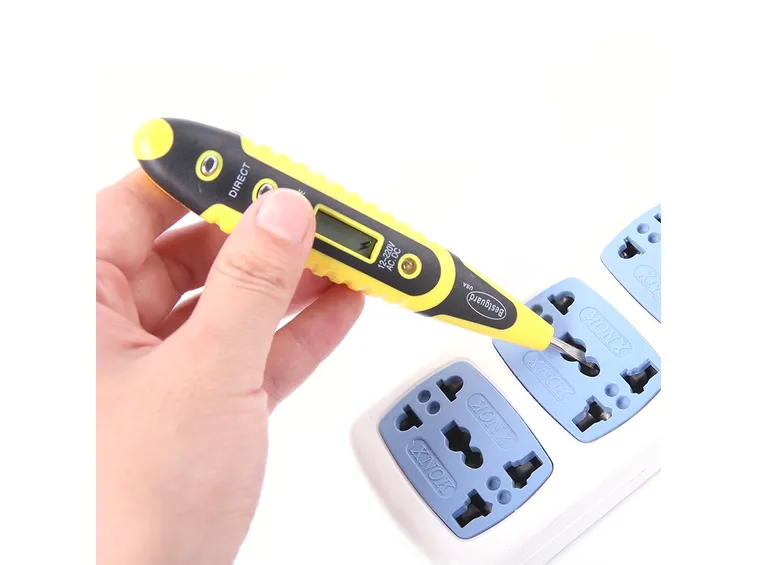

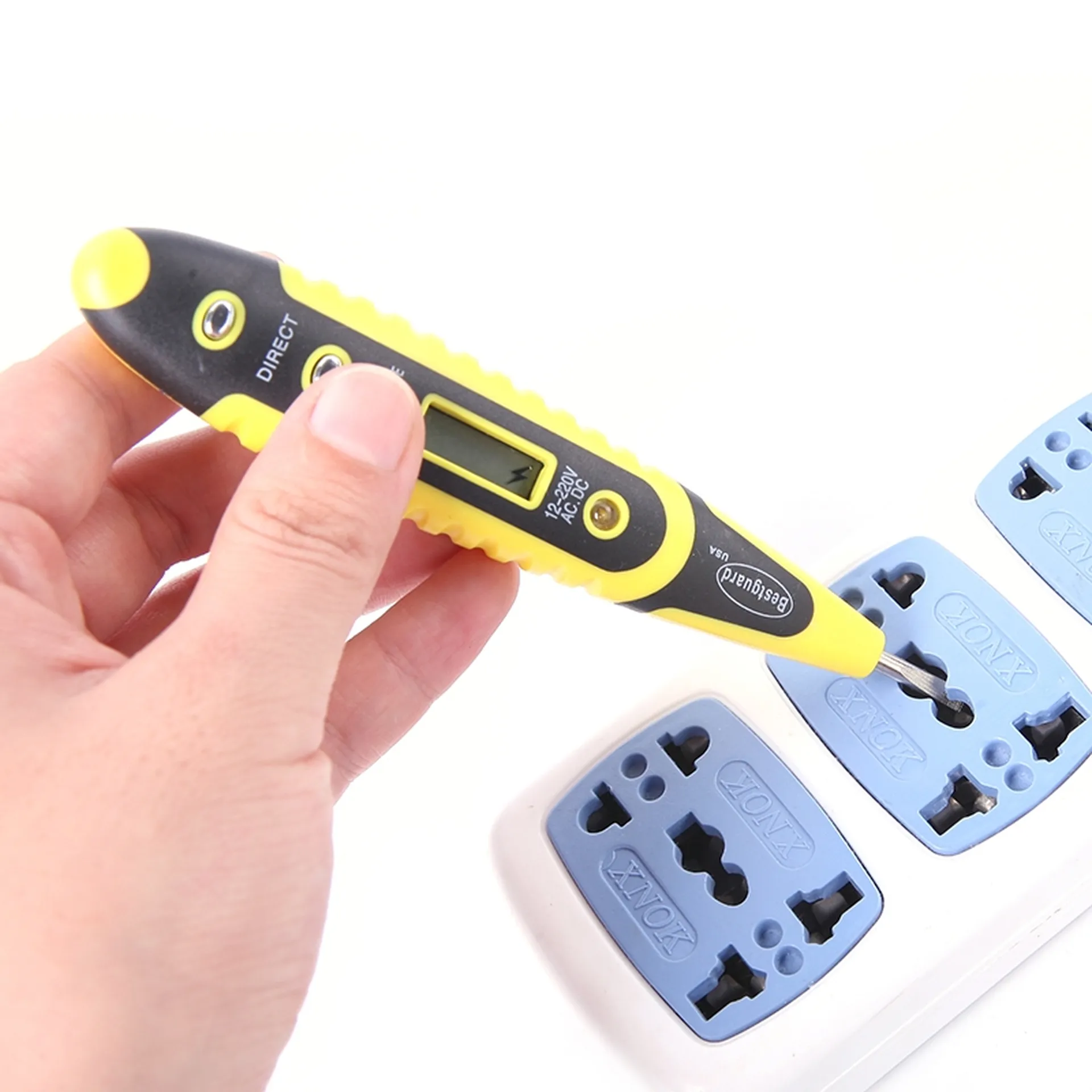

Giravite cercafase standard

Tacklife MT-L02 Livella a Bolla Antistatica in Lega di Alluminio con Magnete Spirit Level 60 cm Misurazione Orizzontale/Verticale / 45 ° (Precisione: 0.75 mm/m)

Prezzo: in offerta su Amazon a: 15,99€
(Risparmi 4€)


Come usare correttamente e in sicurezza un cercafase

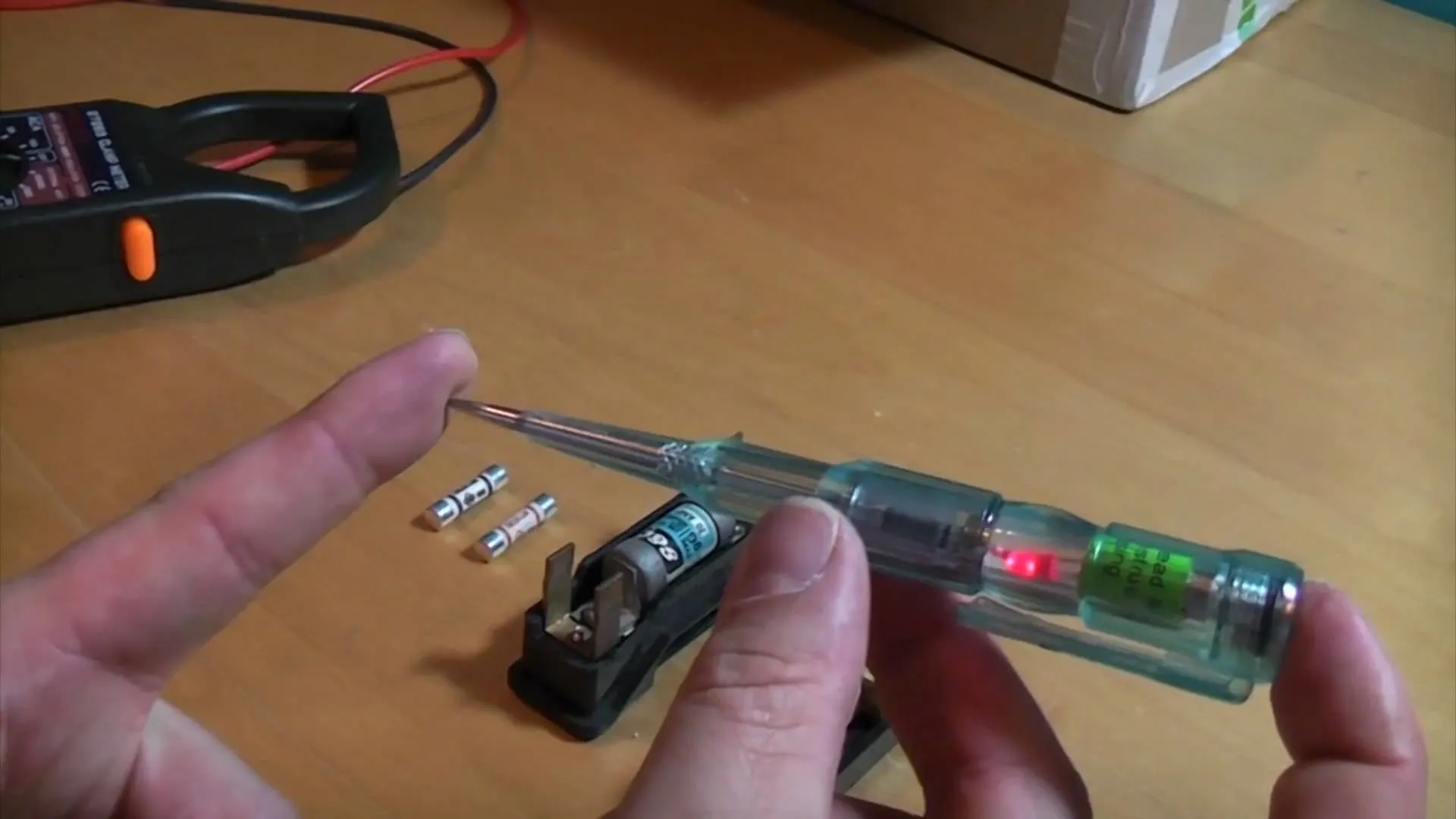

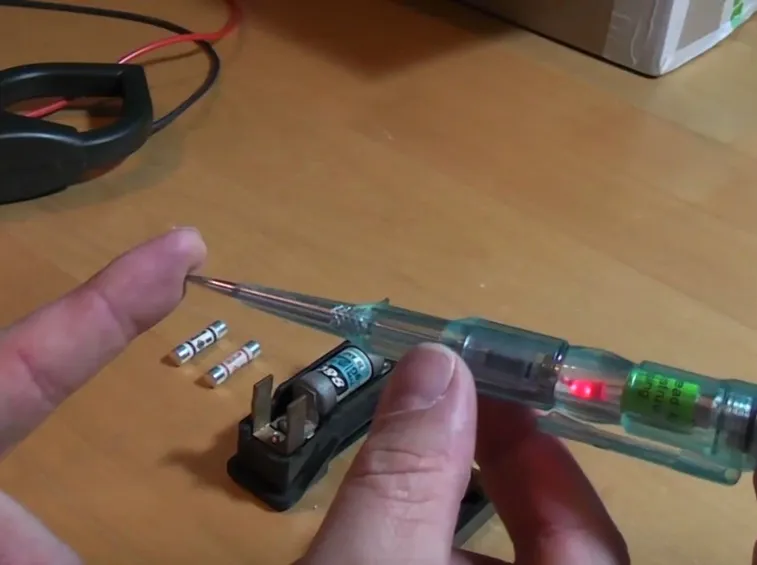

Giravite cercafase in funzione Il cercafase si rivela utile per individuare la presenza di tensione nel momento in cui cerchiamo un guasto o quando si interviene sull'impianto elettrico. Il principio di funzionamento è elementare: toccando con la punta del cercafase un conduttore sotto tensione (dei cavi, degli interruttori, o delle prese ad es.), la corrente elettrica eventualmente presente entra nel cercafase, poi attraversando la resistenza accende la lampadina, per poi attraversare la mano che tocca il contatto esterno e attraverso il corpo dell’operatore e scaricarsi nella terra. L'accensione della lampadina indica proprio la presenza di tensione elettrica. L’operatore, anche grazie al manico isolato, non subisce danni in quanto la resistenza del cercafase è calibrata per far passare solo un parte minima di corrente.

  • Rullo manuale a immersione Quando si decide di imbiancare la propria casa la prima scelta da fare, oltre ai colori da utilizzare, è tra l'impiego della tecnica a rullo o a pennello. Entrambe valide opzioni e, se ben eseguite, d...

  • I blocchi forati I blocchi forati prendono il nome dalla loro particolare struttura: si tratta, infatti, di elementi architettonici a forma di parallelepipedo, contraddistinti dalla presenza di cavità piene d'aria all...

  • Filo a piombo Se si desidera valutare la verticalità di una parete, in fase di costruzione, o persino già finita, sarà sufficiente fissare il filo a piombo ad un sostegno stabile, per esempio un palo, o alla parete...

  • Tester analogico Quando si sente parlare di tester analogico non si fa altro che citare uno strumento che viene usato moltissimo nei campi come l’elettronica, gli interventi ad impianti elettrici e altri settori che s...

ZJN-JN 80A / 100A 3P carico Circuit Breaker Interruttore, 3-Pole-Position 2 Rotary Cam On-Off Power Switch Rotary Cam Commutatore, applicabile alle macchine utensili, macchinari, prodotti chimici, tes

Prezzo: in offerta su Amazon a: 49,22€


Cercafase: I modelli in commercio

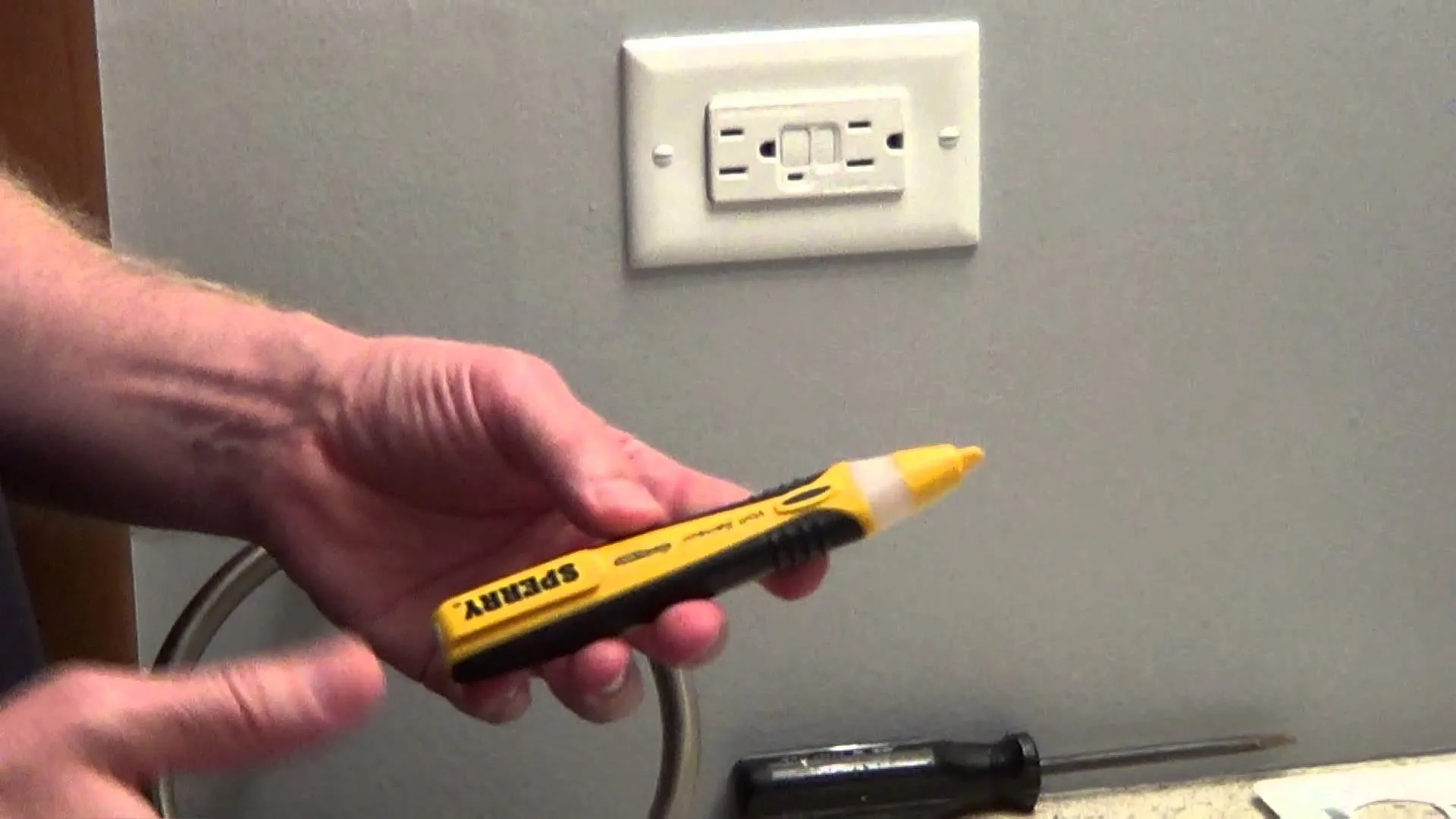

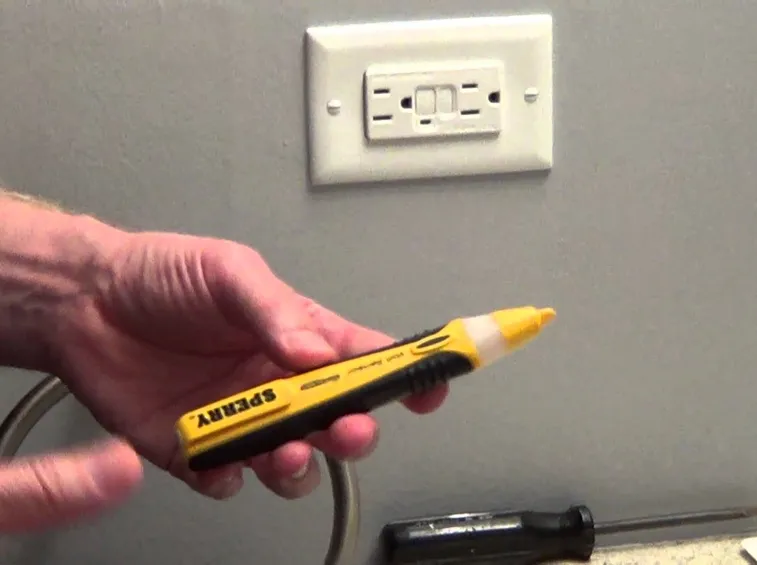

Utilizzo cercafase Ultimamente, al fianco dei cercafase tradizionali, sono apparsi sul mercato dei cercafase digitali. Tra i modelli più comuni ne annoveriamo principalmente 2: il primo è sostanzialmente identico al giravite cercafase, ma al posto della lampadina dispone di un piccolo display; il secondo chiamato cercafase a 2 puntali è un piccolo apparecchio elettronico, dotato di display e di due cavi (uno rosso e uno nero) con i rispettivi puntali metallici. La principale differenza tra i cercafase analogici e quelli digitali consiste nel fatto che questi ultimi sono in grado di misurare la tensione oltreché di rilevarla. Il funzionamento del giravite digitale è identico all'analogico; mentre per il cercafase a 2 puntali è necessario posizionare il puntale nero sulla terra e il puntale rosso sulla fase.
